رابط شبکه در تجهیزات مدار بسته هایک ویژن

رابط شبکه در تجهیزات مدار بسته هایک ویژن

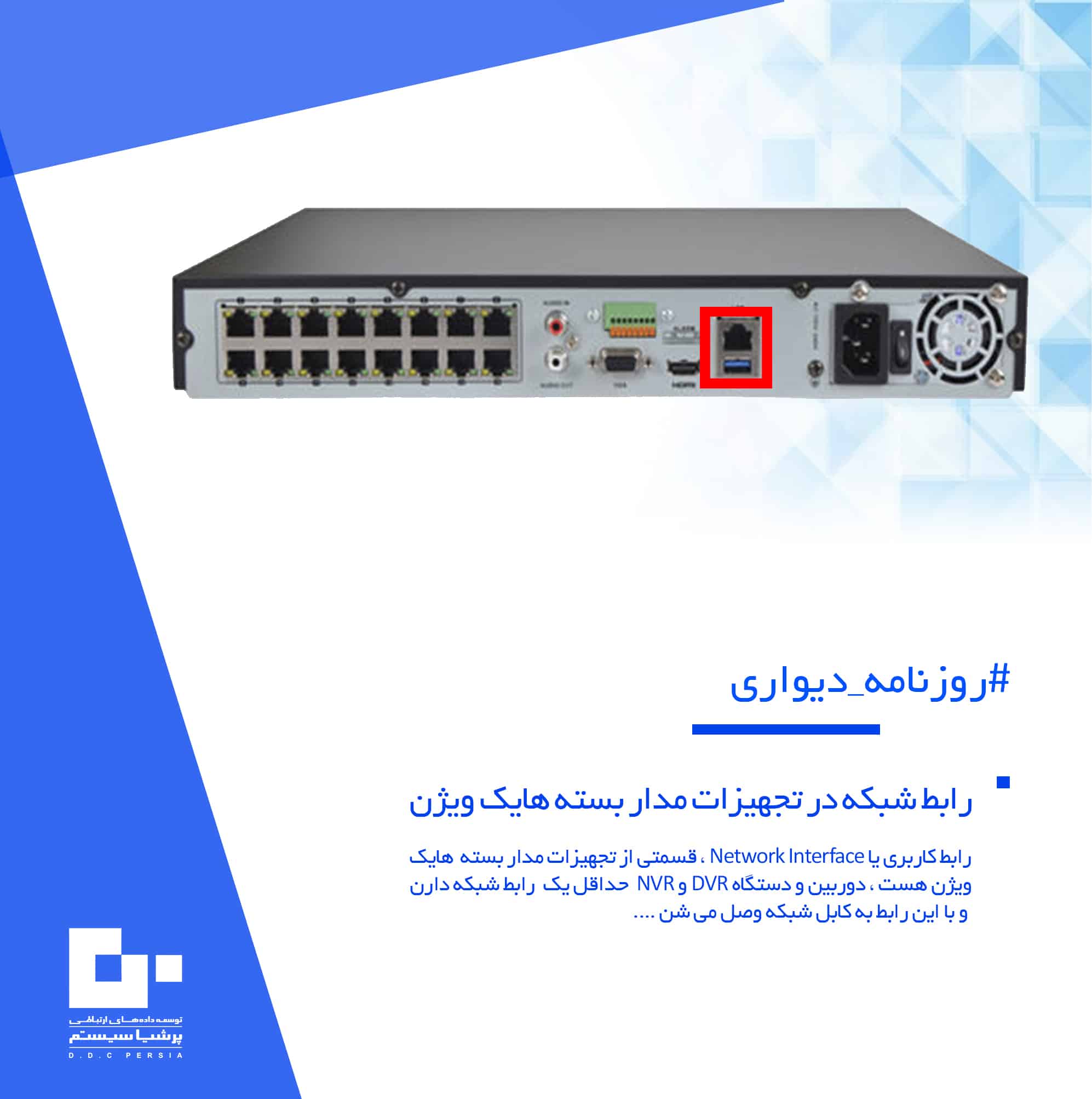

رابط کاربری یا Network Interface ، قسمتی از تجهیزات مدار بسته هایک ویژن هست که ، کابل و کانکتور شبکه بهش وصل و تصاویر از بستر کابل های شبکه منتقل می شه . سوئیچ شبکه ، دوربین و دستگاه DVR و NVR حداقل یک رابط شبکه دارن و با این رابط به کابل شبکه وصل می شن .
رابط شبکه یا پورت LAN ، تجهیزات مدار بسته ویژگی های مختلفی داره که برخی از مهمترین اونها رو در ادامه می تونین مشاهده کنین

رابط شبکه در تجهیزات مدار بسته هایک ویژن



نوع رابط شبکه
تقریبا تمامی رابط های شبکه در تجهیزات مدار بسته از نوع RJ45 هستند . این رابط ها با استفاده از کانکتور شبکه به انواع کابل های شبکه ( Cat5 یا Cat6 ) وصل می شن . از این رابط ها برای انتقال تصویر دوربین ها با پهنای باند حداکثر ۱۰۰۰ مگا بیت بر ثانیه استفاده می شه اما در صورتی که پهنای باند مجموع دوربین های مدار بسته از این عدد بیشتر باشه ، معمولا از راهکار های دیگه ای مثل فیبر نوری استفاده می شه .

پهنای باند رابط شبکه
هر رابط شبکه ، پهنای باند مخصوص خودش رو داره ، مثلا رابط شبکه دستگاه رکورد هایک ویژن معمولا پهنای باند ۱۰۰ یا ۱۰۰۰ مگا بیت بر ثانیه رو دارن و این یعنی این تجهیزات دریافت تصاویر با حداکثر پهنای باند مجموع ۱۰۰ یا ۱۰۰۰ مگا بیت بر ثانیه را دارند و در صورتی که تصاویر با پهنای باند بیشتری روبرو بشن ، تصاویر زنده و ضبط شده رو با تاخیر نمایش میدن یا ضبط می کنن . پهنای باند دستگاه های ضبط شامل پهنای باند ورودی و پهنای باند خروجی هست.
رابط شبکه POE

تجهیزات مدار بسته POE ، از رابط های POE بهره می برن که اجازه تغذیه دوربین POE توسط سوئیچ یا NVR با قابلیت POE رو داره .
وظیفه رابط شبکه در دستگاه ضبط DVR یا NVR

این رابط وظایف مختلفی داره که از جمله می شه به اتصال دستگاه به سوئیچ شبکه ، کامپیوتر شخصی یا لپ تاپ ، مودم و … اشاره کرد . البته می شه کلیه تجهیزات بالا رو به سوئیچ شبکه وصل کرد و سپس سوئیچ شبکه رو به رابط کاربری دستگاه DVR یا NVR متصل کرد .
